Super économie d'énergie :
Comparé à la machine de moulage par injection ordinaire, l'économie d'énergie peut atteindre 20% - 80%

Précision et stabilité：
Équipé d'un encodeur rotatif haute précision et haute sensibilité, d'un capteur de pression, respectivement pour surveiller et
rétroaction du débit et de la pression

Haute réponse et haute efficacité：
Le système d'entraînement de la machine de moulage par injection à économie d'énergie servo est sensible et rapide.Il ne faut que
0,06 seconde pour atteindre la valeur d'entrée et l'efficacité de la production est grandement améliorée

  • Série YJFS

  • NAVAN MACHINE

  • 8477101090

Force de serrage:
Se il vous plaît sélectionnez
1000-16000KN
Poids d'injection:
Se il vous plaît sélectionnez
148g ~ 10395g
Produit d'injection:
Se il vous plaît sélectionnez
Casquette pliée Chaise en plastique Tube à essai Bientôt
État de disponibilité:
enquête

NAVAN prend en charge la machine d'injection double couleur de qualité stable

C'est le principal équipement de moulage pour fabriquer des matériaux thermoplastiques ou thermodurcissables en diverses formes de produits en plastique à l'aide de moules de moulage en plastique.

Une machine de moulage par injection est généralement composée d'un système d'injection, d'un système de serrage, d'un système de transmission hydraulique, d'un système de commande électrique, d'un système de lubrification, d'un système de chauffage et de refroidissement et d'un système de surveillance de la sécurité.

NAVAN prend en charge la machine d'injection double couleur de qualité stable

Double vis

Deux unités d'injection monocylindre indépendantes sont utilisées pour l'injection de deux matériaux aux propriétés ou couleurs différentes, qui  est rapide et précis

NAVAN prend en charge la machine d'injection double couleur de qualité stable

Systèmes de serrage

Le plateau tournant est conçu pour être ferme, léger et flexible, avec peu de frottements lorsqu'il tourneLe plateau tournant est conçu pour être ferme, léger et flexible, avec peu de frottements lorsqu'il tourne

NAVAN prend en charge la machine d'injection double couleur de qualité stable

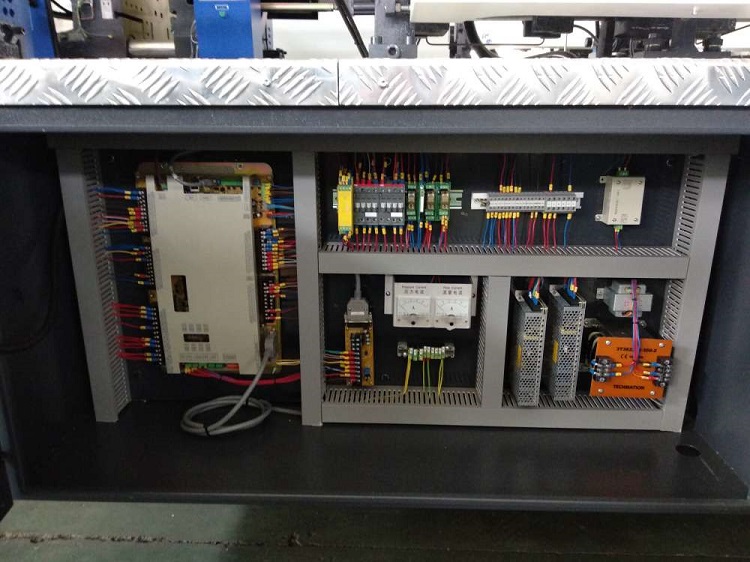

Système de contrôle

Boîtier de commande électrique fermé, utilisant un contrôleur haute performance et des composants de marque de renommée mondiale, sûr et stableBoîtier de commande électrique fermé, utilisant un contrôleur haute performance et des composants de marque de renommée mondiale, sûr et stable

NAVAN prend en charge la machine d'injection double couleur de qualité stable

Système hydraulique

Facilité d'entretien, structure compacte

Système de pompe quantitative à faible bruit La fonction d'alarme d'écart de température d'huile Jauge de niveau de réservoir Unité de refroidissement d'huile hydraulique.

NAVAN prend en charge la machine d'injection double couleur de qualité stable

Machine de moulage par injection de précision à grande vitesse YJFS
Modèle de machine Unité YJFS100 YJFS130 YJFS160 YJFS200 YJFS230 YJF260
Dispositif d'injection I II III I II III I II III I II III I II III I II III
Diamètre de la vis millimètre 36 40 42 40 42 45 41 43 45 45 48 52 48 52 55 52 55 60
Rapport de diamètre de vis L/D 24.3 21.9 20.3 21.7 20.7 19.3 21.3 20.3 19.4 24.8 23.3 21.5 21.1 19.5 18.4 23.1 21.8 20
Volume de tir théorique cm3 162 201 221 232 256 294 277 304 333 373 425 498 452 530 593 573 641 763
Poids d'injection(PS) g 148 182 201 211 233 267 252 277 303 340 387 453 411 482 540 521 583 694

Taux d'injection

(PS)

 g/s 78 97 107 97 107 123 118 130 142 142 162 190 146 172 192 186 210 238
Pression d'injection MPa 222 180 163 180 163 142 182 166 151 188 165 140 182 155 138 189 169 142
Capacité de plastification (PS) g/s 13 15 16 15 16 19 16 18 21 20 22.3 24 24 27 30 27 29 31
Vitesse de vis tr/min 185 185 230 215 180 170
 Unité de serrage
Force de serrage KN 1000 1300 1600 2000 2300 2600
Togglestroke millimètre 340 380 420 436 500 560
Espace entre les tirants mm*mm 360*360 410*410 440*440 460*460 520*520 580*580
Épaisseur min-max du moule millimètre 150-350 150-430 180-450 180-500 200-530 220-580
Course d'éjection millimètre 105 120 130 140 140 140
Force d'éjection KN 38 38 45 70 70 70
Numéro d'éjecteur PC 5 5 5 5 5 5
Autre
Pression maximale du système MPa 16 16 16 16 16 16
Puissance du moteur de la pompe à huile kW 13(10.5) 13(10.5) 15(15.7) 18,5(20,5) 18,5(20,5) 22(26.7)
Puissance de chauffage kW 8.8 10.6 10.55 16.5 14.5 18.6
Capacité du réservoir d'huile Kg 200 200 250 300 300 400
Dimension globale (environ) millimètre 4360*1100*1885 4600*1150*1885 4850*1250*1960 5200*1457*2036 5540*1480*2160 5950*1550*2160
Poids de la machine (environ) t 3.4 3.8 4.7 5.7 6.8 7.8

Paramètre Navan

Machine de moulage par injection de 300 ~ 550 tonnes

MODÈLE D'APPAREIL Unité YJFS300 YJFS360 YJFS400 YJFS480 YJFS550
Dispositif d'injection I II III I II III I II III I II III I II III
Diamètre de la vis millimètre 60 65 70 65 70 72 70 75 80 75 80 85 80 85 90

Diamètre de la vis

Rapport

 L/D 25.2 23.3 21.6 23.3 21.6 21 21.4 20 18.8 23.5 22 20.7 23.4 22 20.8

Tir théorique

Volume

 cm3 847 995 1154 1127 1307 1383 1423 1634 1859 1876 2135 2410 2210 2495 2797

Poids d'injection

(PS)

 g 771 905 1050 1026 1190 1259 1295 1487 1692 1707 1943 2193 2011 2270 2545

Taux d'injection

(PS)

 g/s 238 279 324 260 301 319 323 371 422 391 445 502 416 470 527
Pression d'injection MPa 198 169 145 181 156 148 182 158 139 179 158 140 184 163 145

Capacité de plastification

(PS)

 g/s 31 35.3 39.8 35.3 39.8 45 45 51 59 51 54 58 56 62 68
Vitesse de vis tr/min 140 140 150 120 120
Unité de serrage
Force de serrage KN 3000 3600 4000 4800 5500
Basculer le trait millimètre 610 660 730 770 840

L'espace entre

Barres de liaison

 mm*mm 630*630 680*680 720*720 780*780 830*830

Moule min-max

Épaisseur

 millimètre 250-630 280-680 280-750 320-780 350-850
Course d'éjection millimètre 160 180 180 200 220
Force d'éjection KN 90 110 110 110 150
Numéro d'éjecteur PC 13 13 13 13 13
Autres

Système maximal

Pression

 MPa 16 16 16 16 16

Moteur de pompe à huile

Pouvoir

 kW 30(35,6) 30(35,6) 37(48.2) 45(26.7+24.1) 55(26.7+26.7)
Puissance de chauffage kW 27.2 29 25.6 37 41
Capacité du réservoir d'huile Kg 520 520 600 800 900

Dimension globale

(À propos de)

 millimètre 6590*1665*2100 7200*1860*2350 7600*1860*2360 8500*1865*2505 9300*2070*2500

Poids de la machine

(À propos de)

 t 11 13 15 18 22

Machine de moulage par injection de 680 ~ 1600 tonnes

MODÈLE D'APPAREIL Unité YJFS680 YJFS850 YJW11000 YJT13000 YJW16000
Dispositif d'injection I II III I II III I II III I II III I II III
Diamètre de la vis millimètre 90 95 100 100 110 120 110 120 130 110 120 130 130 140 150

Diamètre de la vis

Rapport

 L/D 23.6 22.4 21.3 24.4 22.2 20.3 24 22 20.3 23.8 22 20.2 23.7 22 20.5

Tir théorique

Volume

 cm3 2924 3258 3611 4003 4844 5765 4000 5600 6320 4600 6300 7800 8000 9500 11000
Poids d'injection(PS) g 2661 2965 3286 3643 4408 5246 3780 5292 5972 4200 5755 7130 7560 8978 10395
Taux d'injection(ps) g/s 498 555 614 549 663 790 760 904 974 803 951 1048 1107 1284 1474
Pression d'injection MPa 180 162 146 201 166 140 169 142 132 204 172 146 174 150 131

Capacité de plastification

(PS)

 g/s 74 78 84 86 102 108 98.3 122.3 149.8 101.5 124 140 149.8 173.8 199
Vitesse de vis tr/min 120 84 80 100 80
Unité de serrage
Force de serrage KN 6800 8500 11000 13000 16000
'Ibgglestroke millimètre 920 1020 1220 1360 1530

L'espace entre

Barres de liaison

 mm*mm 920*920 1030*1030 1160*1160 1300*1300 1500*1500

Moule min-max

Épaisseur

 millimètre 400-920 450-1030 520-1250 550-1360 650-1450
Course d'éjection millimètre 280 300 330 360 405
Force d'éjection KN 180 210 280 280 400
Numéro d'éjecteur PC 17 21 21 21 29
Autre

Système maximal

Pression

 MPa 16 16 16 16 16
Puissance du moteur de la pompe à huile kW

30+3

0(35.6+31.4)

 30+45(48.2+35.6)

45+4

5(31+31+31)

65+6

5(31+44+44)

45+45+4

5(48.2+48.2+48.2)
Puissance de chauffage kW 51 70.2 65.7 65.7 96.1
Capacité du réservoir d'huile Kg 820 1135

Dimension globale

(À propos de)

 m 10.2*2.3*2.53 11,7*2,54*2,7」 13.11*2.73*4.24 13.55*2.88*4.13 15.99*3.3*4.56

Poids de la machine

(À propos de)

 t 28 37 61.5 78 102
