À mesure que la demande des consommateurs d'emballage personnalisée augmente, le nombre de formes de bouteilles sur le marché augmente. Le nombre de formes de bouteille avec lesquelles l'équipement est compatible augmente, et plusieurs ensembles de dispositifs de roues étoiles sont nécessaires en conséquence. Lors de la production de différentes formes de bouteilles, des modifications et des conversions correspondantes sont nécessaires.
Cet article propose un dispositif de roue étoile pour la conversion de production rapide en ligne. Il peut répondre aux exigences de transmission de différentes formes de bouteilles et résoudre le problème long et à forte intensité de main-d'œuvre de la commutation traditionnelle entre plusieurs formes de bouteilles. Voir les figures 1 et la figure 2.

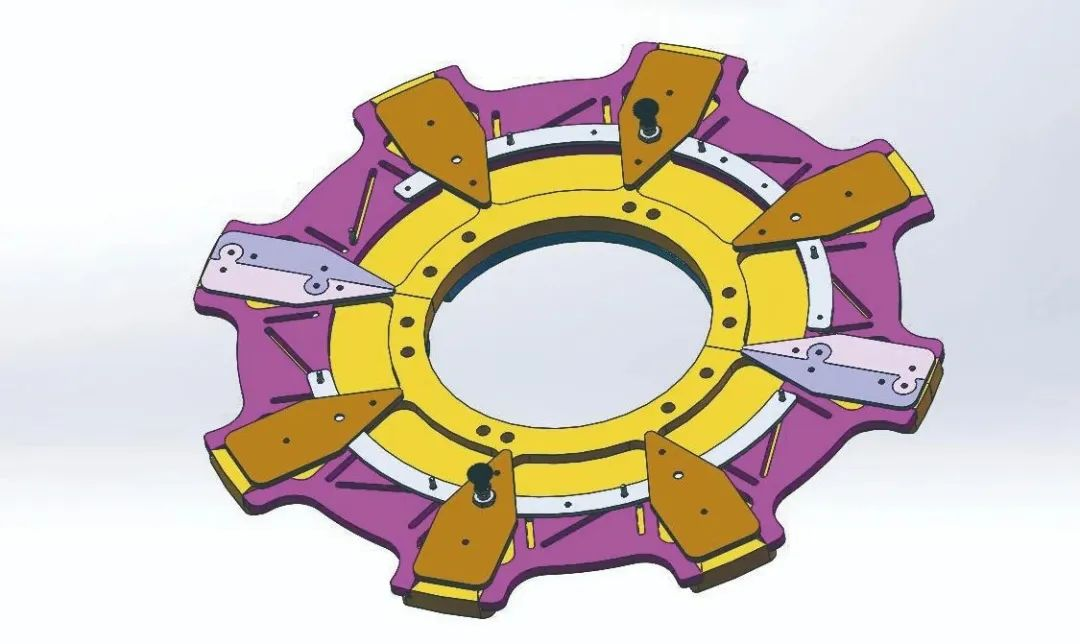

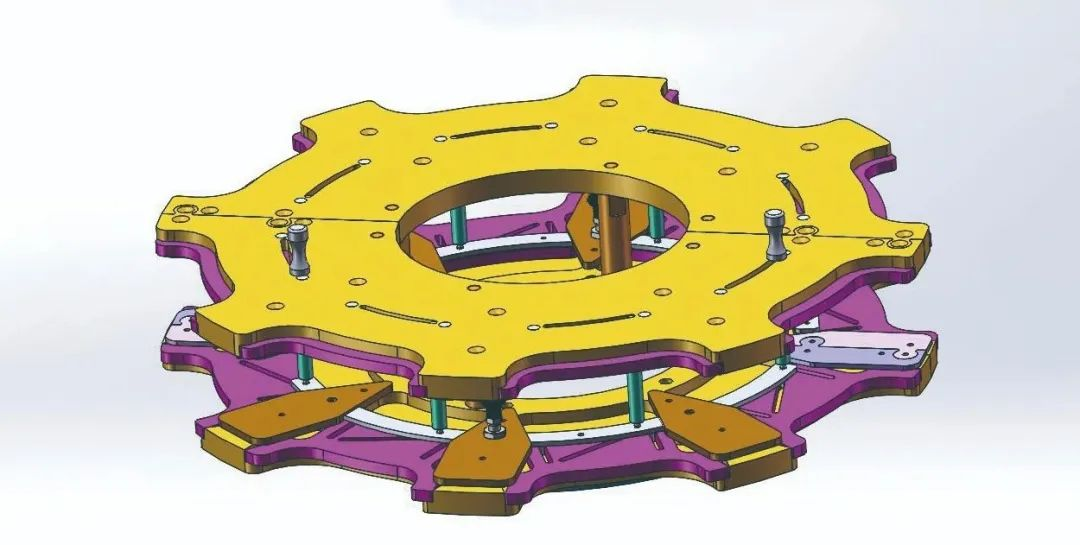

Figure 1. Diagramme 3D de la structure globale

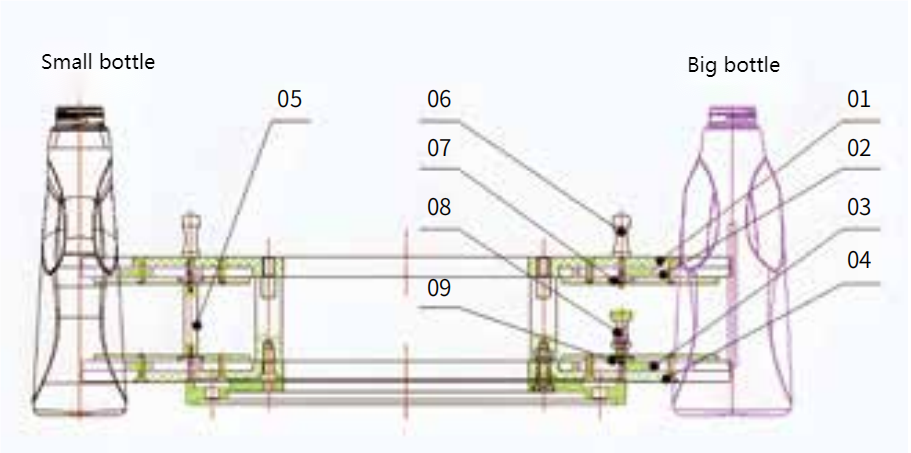

Figure 2 . Vue en coupe transversale 3D
La roue étoile a deux couches, chaque couche comprend une couche fixe et une couche mobile. La couche mobile peut être étendue ou stockée dans la couche fixe. Voir la figure 3.
Lors de la production de grandes bouteilles, tournez la poignée pour tourner de manière synchrone les plaques supérieure et inférieure pour retirer les couches mobiles supérieures et inférieures en couches fixes supérieures et inférieures. Les couches fixes supérieures et inférieures sont en contact avec la forme de la bouteille et les épingles de fixation sont verrouillées.
Lors de la production de petites formes de bouteille, les couches mobiles supérieures et inférieures sont étendues respectivement pour contacter la forme de la bouteille et verrouillées avec les épingles de fixation.
En tournant simplement la poignée, vous pouvez basculer entre deux formes de bouteilles différentes, en réduisant le temps de 30 minutes à moins de 10 minutes. Afin de réduire le poids de l'interrupteur global, il est conçu pour être divisé et démonté séparément lors du changement. Il est pratique pour le personnel de production de fonctionner et de réduire l'intensité du travail.

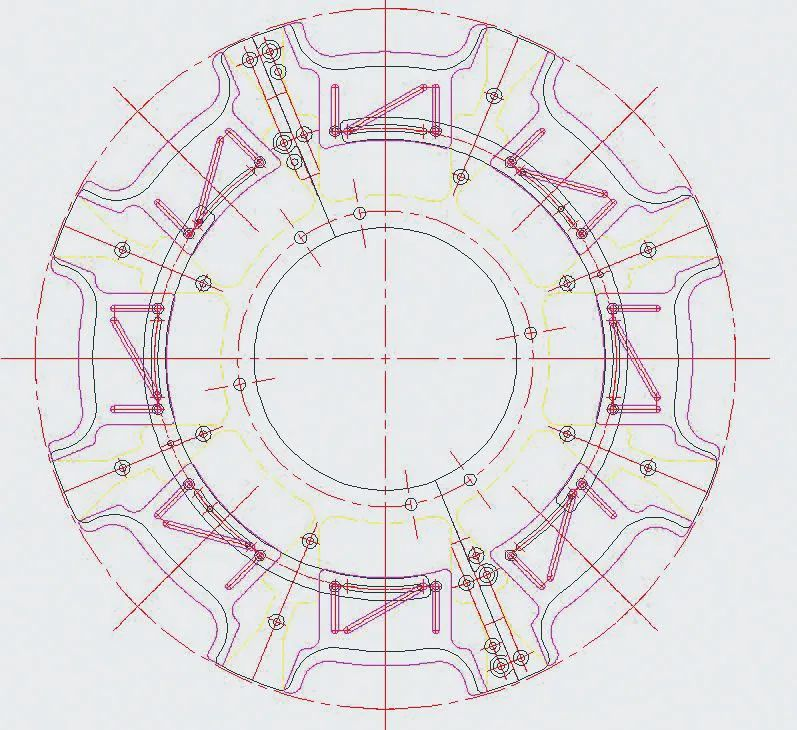

Figure 4: L'état de la couche active est rétractée dans la roue étoile lors de l'exécution de la grande bouteille

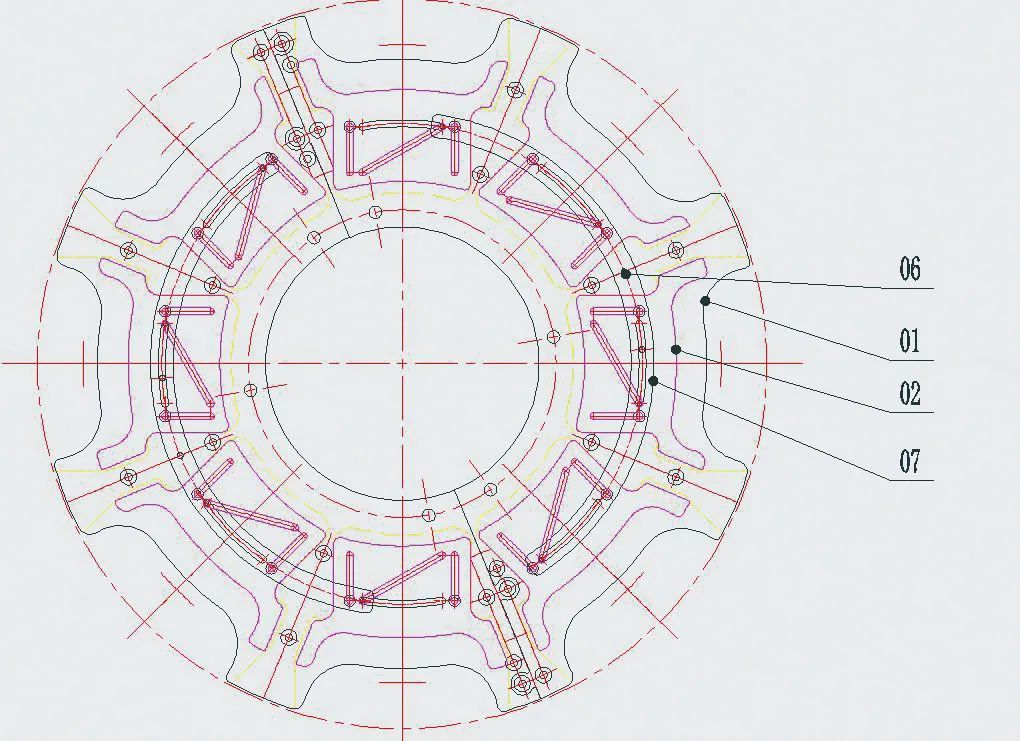

Figure 5 L'état de la couche active s'étendant hors de la roue étoile lors de l'exécution du flacon
Figure 6: photo réelle de la structure du projet
Ce projet résout effectivement les points de douleur d'une mauvaise compatibilité et d'une faible efficacité de l'équipement traditionnel d'alimentation en biberon grâce à une conception réglable innovante. Sa structure modulaire, sa maintenance à faible coût et ses capacités d'adaptation efficaces offrent non seulement aux fabricants des solutions importantes de réduction des coûts et d'amélioration de l'efficacité, mais jette également une base technique pour la transformation numérique de l'industrie de l'emballage. Sous la tendance de la fabrication personnalisée, une telle technologie accélérera la transition de l'industrie de 'Production rigide ' à 'Flexible Intelligent Manufacturing '.
